Vollbiologische Abwasserreinigung: Wirbelschwebebettverfahren

AQUATO® 3K-FLOW

Wir von AQUATO® präsentieren die 3K-FLOW, eine wegweisende Kleinkläranlage, die durch ihre hervorragende Reinigungsleistung im Wirbelschwebebettverfahren überzeugt. Sie eignet sich besonders gut für Situationen mit starken Zulaufschwankungen und dauerhaftem Unterlastbetrieb. Die 3K-FLOW ist energieeffizient, leistungsfähig und dabei technikfrei im Behälter. Das System ist alterungsresistent gegenüber häuslichem Abwasser und bietet maximale Betriebssicherheit. Ideal für Neubau oder Nachrüstung in bestehende 3-Kammer-Anlagen.

  • Technikfreie Behälterausrüstung

  • Energieeffizient und leistungsfähig

  • Sicher unterlastfähig

  • Nachrüstung in bestehende Anlagen

  • Verschleißfreie Behältereinbauten

  • Optimale Reinigungsleistung ab 1 Person

Variante


Einbau-, Betriebs- & Wartungsanleitung AQUATO® 3K-FLOW

PDF | 6,08 MB

Zulassung Z-55.8-735

PDF | 3,57 MB


Wie funktioniert das Wirbelschwebebettverfahren?

Das Wirbelschwebebettverfahren (WBBR) ist ein biologisches Abwasserreinigungsverfahren, das mit frei beweglichen Kunststoffträgern arbeitet. Auf diesen Trägerkörpern siedeln sich Mikroorganismen (Biofilm) an, die das Abwasser reinigen. Die Träger werden durch Belüftung ständig in Bewegung gehalten, was eine hohe Reinigungsleistung ermöglicht.

Es zeichnet sich durch hohe Reinigungsleistung, kompakte Bauweise und stabile Betriebsbedingungen auch bei schwankender Belastung aus.

Die Probenahme erfolgt in der Nachklärung.

Vorklärung: Grobe Feststoffe und absetzbare Bestandteile werden entfernt, um die biologische Reinigung zu entlasten und für eine gleichmäßige Beschickung zu sorgen.

Biologische Reinigung im Wirbelschwebebett: Bewegliche Kunststoffträger schwimmen im Wasser, auf denen sich ein stabiler Biofilm für den Abbau von Schmutzstoffen bildet. Dank kontinuierlicher Belüftung und Bewegung entsteht ein sehr effizienter Reinigungsprozess.

Nachklärung: Gereinigtes Abwasser wird von Trägermaterialien und Schwebstoffen getrennt. Das Klarwasser fließt in den Ablauf, während abgesetzte Feststoffe zurückgeführt werden.

Wie funktioniert das Wirbelschwebebettverfahren?

Das Wirbelschwebebettverfahren (WBBR) ist ein biologisches Abwasserreinigungsverfahren, das mit frei beweglichen Kunststoffträgern arbeitet. Auf diesen Trägerkörper siedeln sich Mikroorganismen (Biofilm) an, die das Abwasser reinigen. Die Träger werden durch Belüftung ständig in Bewegung gehalten, was eine hohe Reinigungsleistung ermöglicht.

Es zeichnet sich durch hohe Reinigungsleistung, kompakte Bauweise und stabile Betriebsbedingungen auch bei schwankender Belastung aus.

Die Probenahme erfolgt in der Nachklärung.

Vorklärung: Grobe Feststoffe und absetzbare Bestandteile werden entfernt, um die biologische Reinigung zu entlasten und für eine gleichmäßige Beschickung zu sorgen.

Biologische Reinigung im Wirbelschwebebett: Bewegliche Kunststoffträger schwimmen im Wasser, auf denen sich ein stabiler Biofilm für den Abbau von Schmutzstoffen bildet. Dank kontinuierlicher Belüftung und Bewegung entsteht ein sehr effizienter Reinigungsprozess.

Nachklärung: Gereinigtes Abwasser wird von Trägermaterialien und Schwebstoffen getrennt. Das Klarwasser fließt in den Ablauf, während abgesetzte Feststoffe zurückgeführt werden.

AQUATO® 3K-FLOW

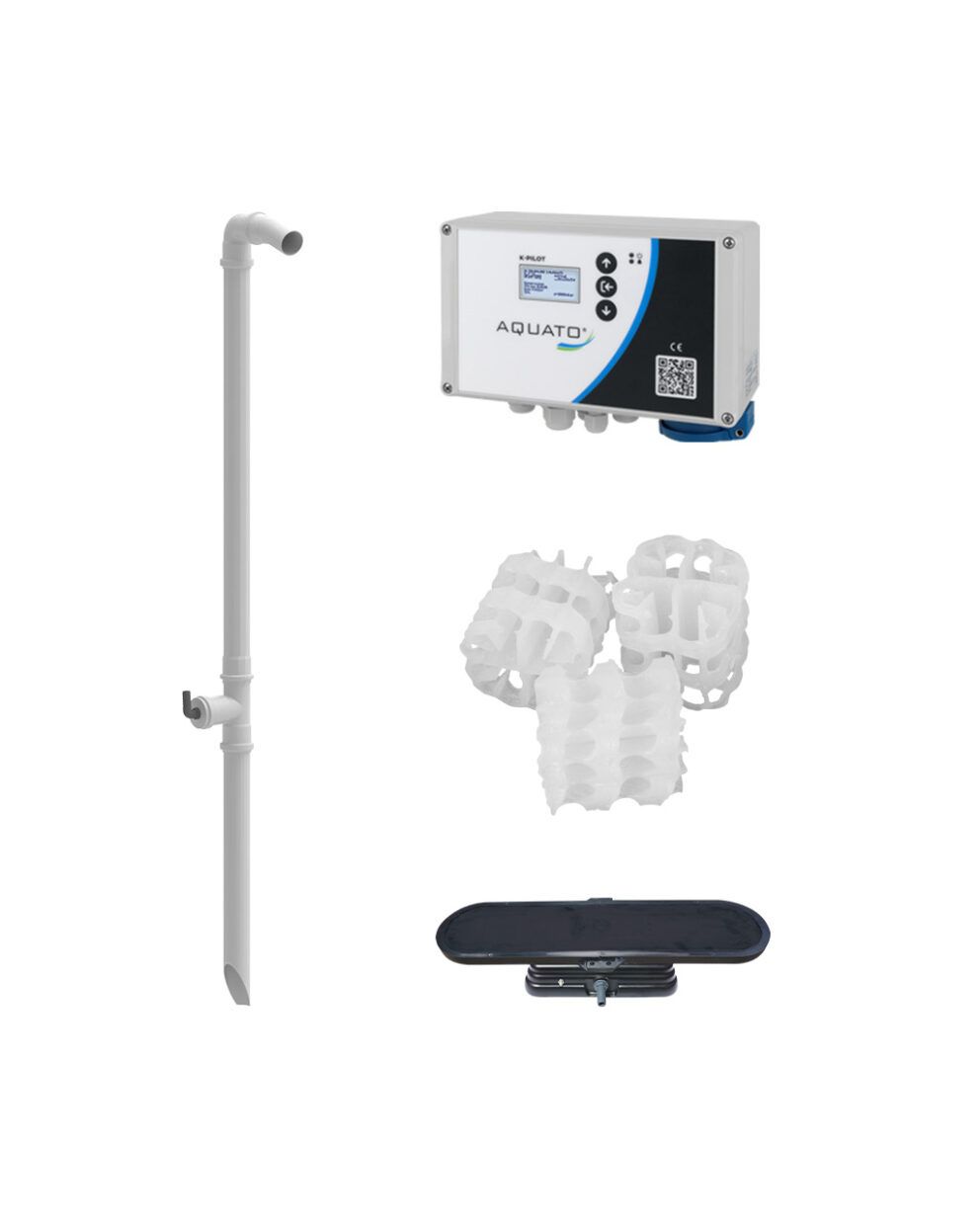

Lieferumfang

Jede AQUATO® Kläranlage wird mit allen notwendigen Komponenten für den reibungslosen und zuverlässigen Betrieb geliefert. Die Technik, einschließlich Steuerung und Kompressor, befindet sich leicht zugänglich und trocken außerhalb des Wassers. Eine Komplettlösung für vollbiologische Abwasserreinigung.

AQUATO 3K FLOW Überschussschlammheber Kleinkläranlage

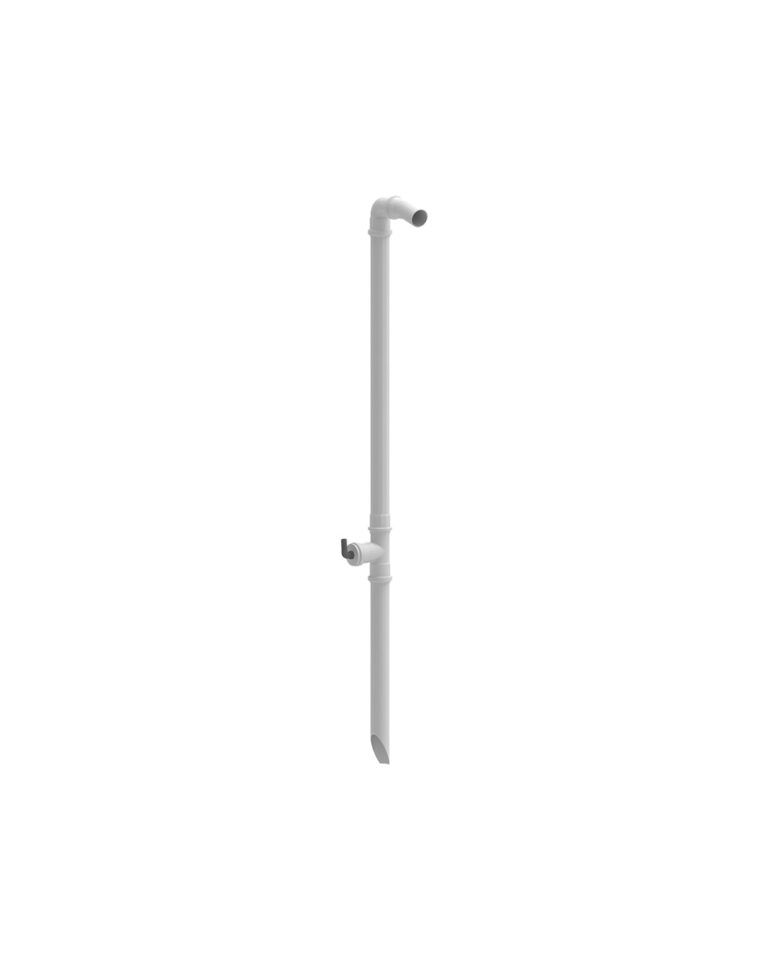

Heber

AQUATO 3K FLOW Plattenbelüfter Abwasserreinigung

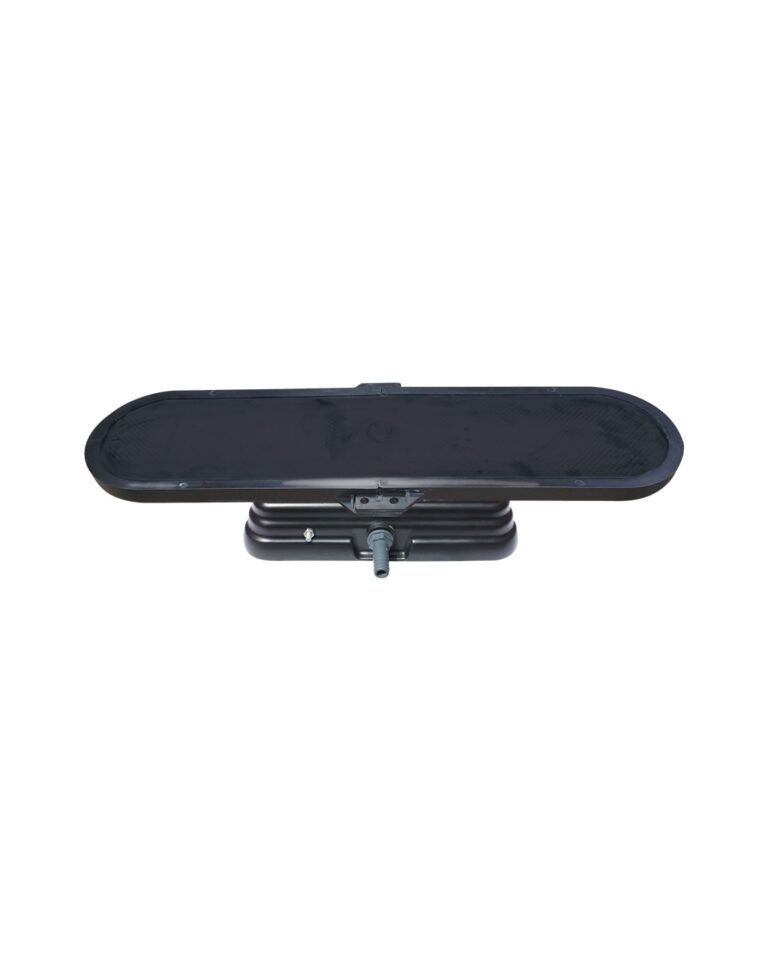

Plattenbelüfter

Alternative Belüfterformen erhältlich.

Anpassbar

Verdichter

Abhängig von der EW-Anzahl.

Standard

K-PILOT 2.4

Modernste Steuerungstechnik mit externem Drehventil.

AQUATO 3K FLOW Aufwuchskörper Biofilm Mikroorganismen

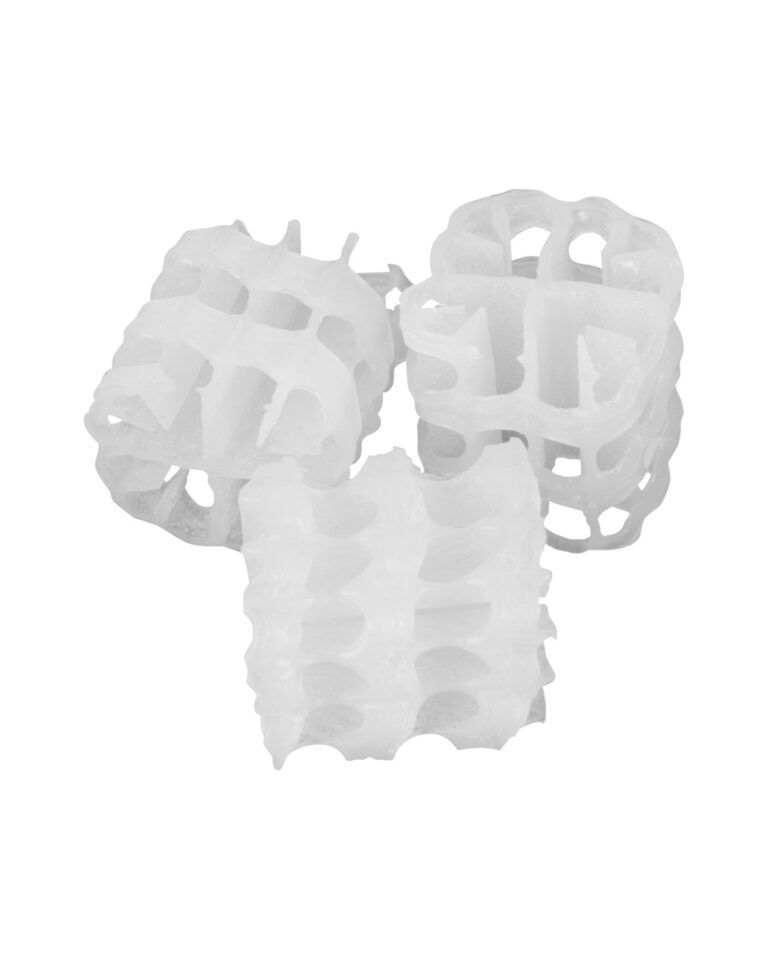

Aufwuchskörper

AQUATO 3K FLOW Reaktorabdeckung Kleinkläranlage
Standard

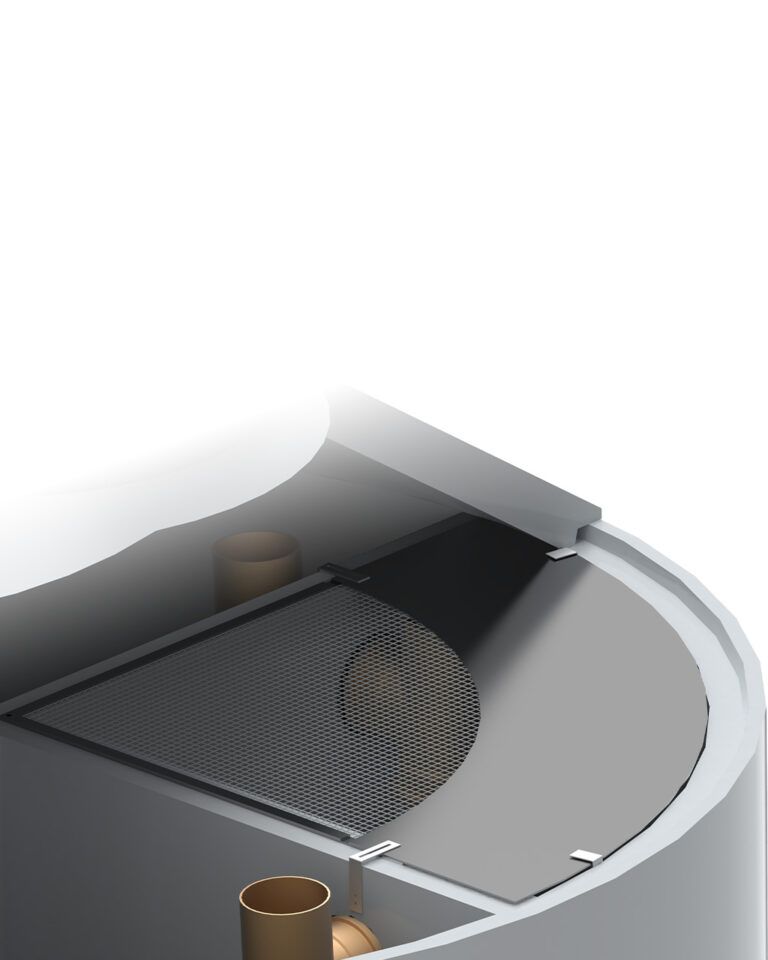

Reaktorabdeckung

AQUATO 3K FLOW Trennwanderhöhung interne Komponenten
Alternative

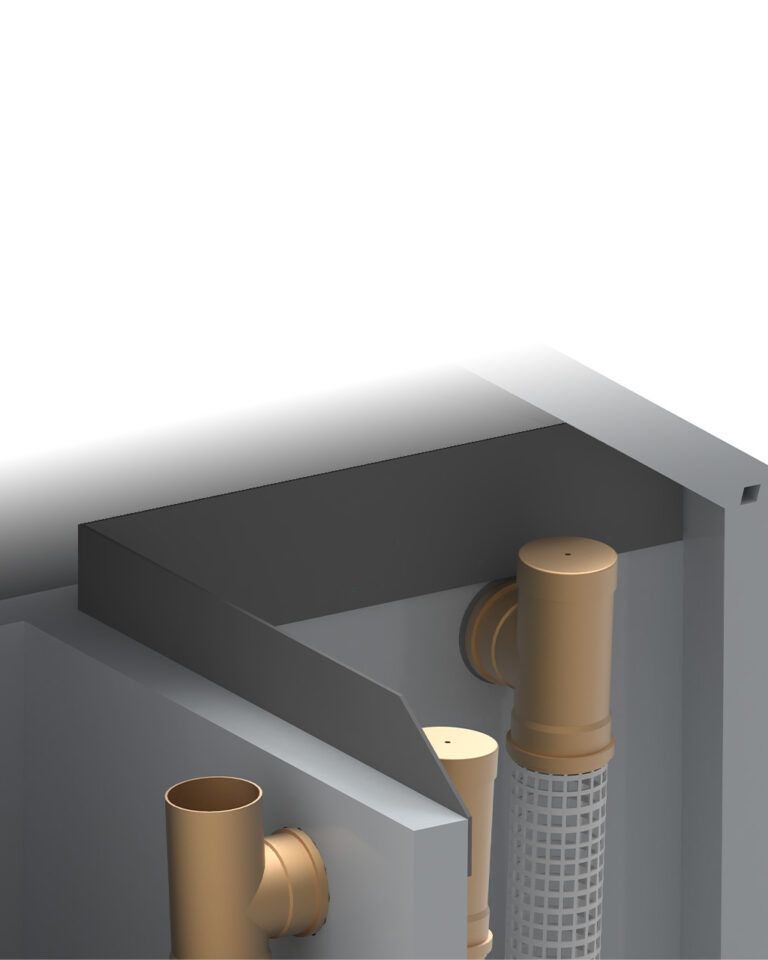

Trennwanderhöhung

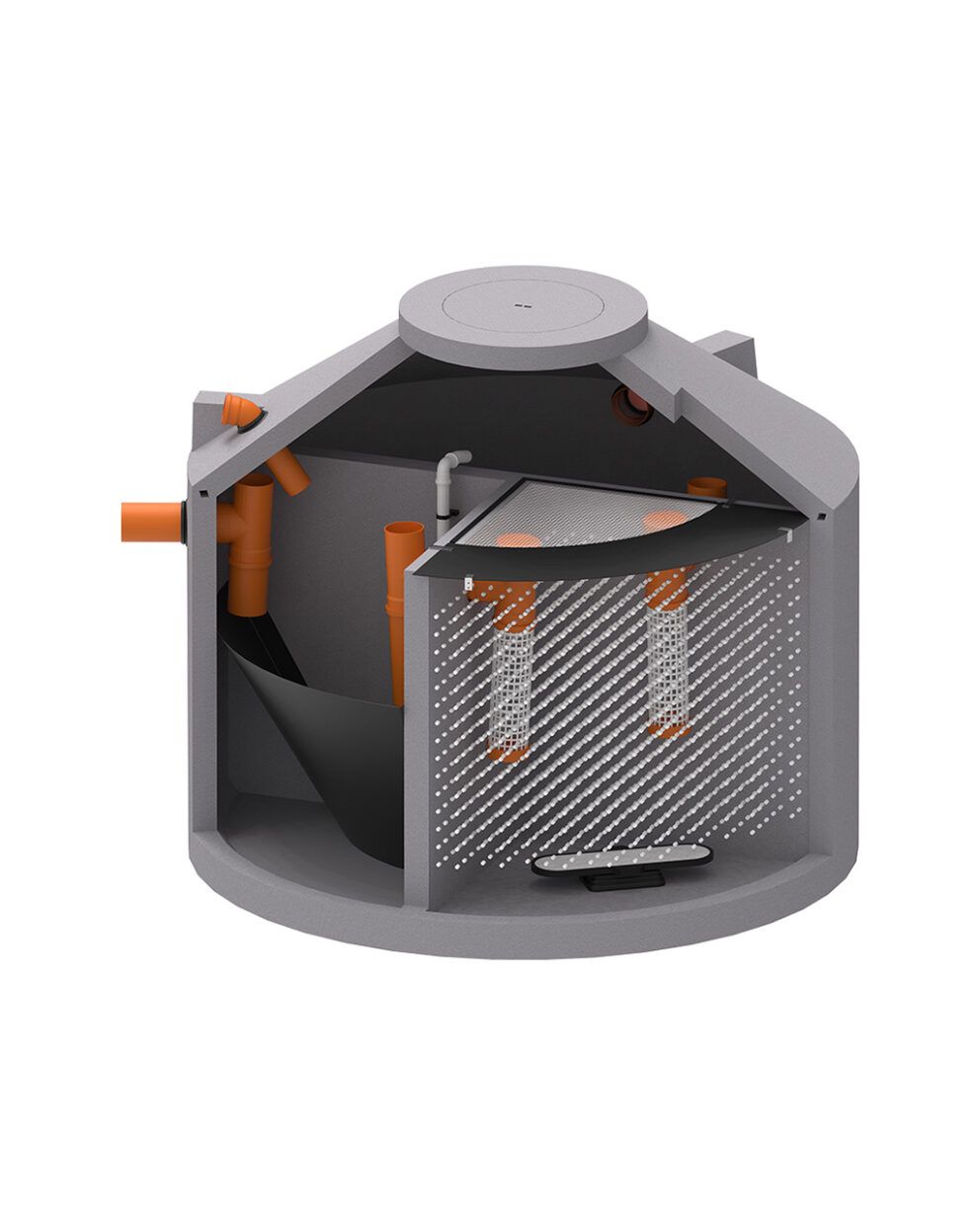

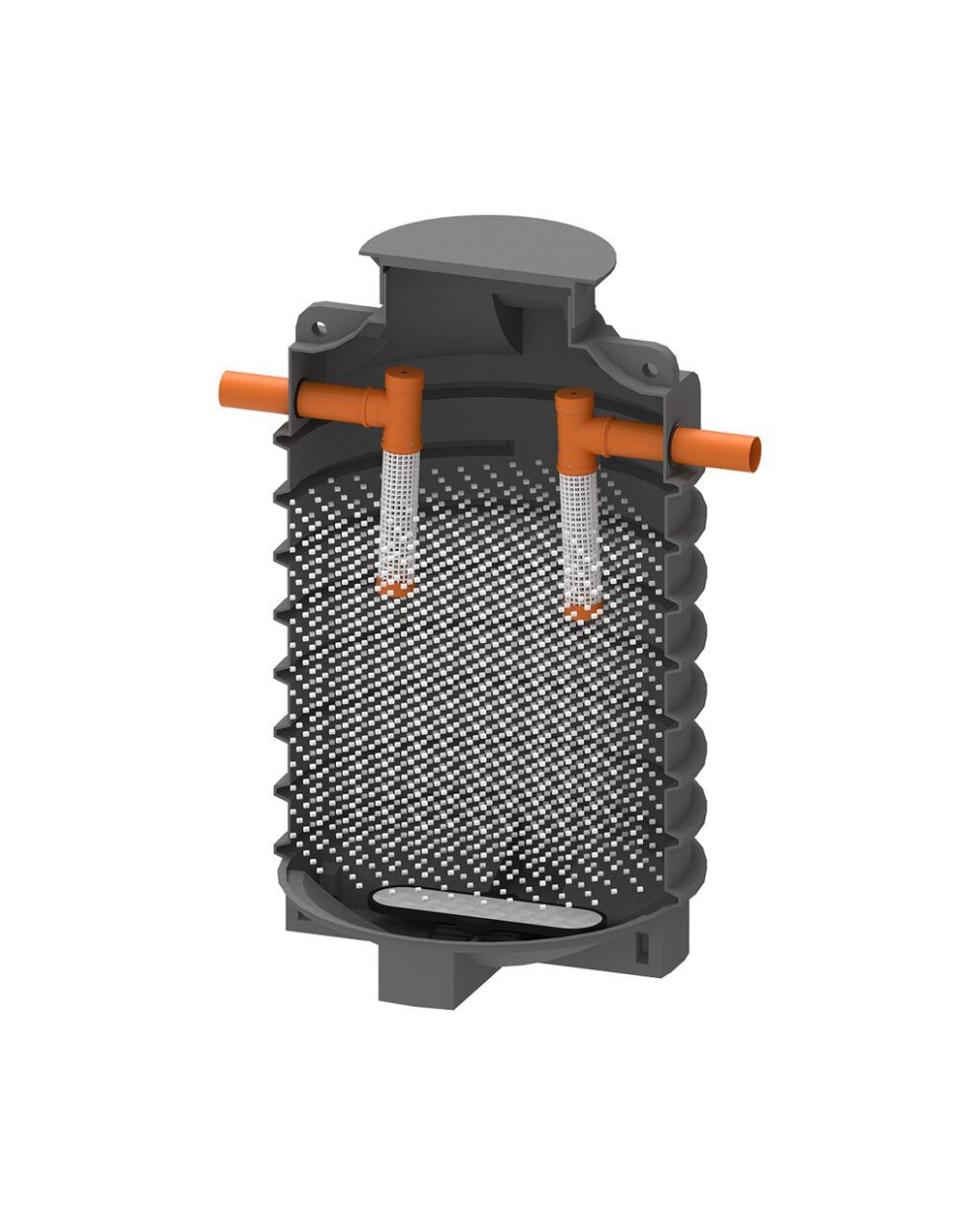

Behälter

BM-03

KS-03

KS-02

Freiluftsäulen & Auf­stellungs­möglichkeiten

Freiluftsäule 6.1T

Grau Oliv

Freiluftsäule X7

Smarte Tools und Erweiterungen: Digitale Intelligenz für Ihre Abwasseranlage

Erweitern Sie die Funktionalität Ihrer AQUATO® Kläranlagensysteme mit unseren intelligenten Tools und Modulen. Wir bieten Ihnen maßgeschneiderte Lösungen für eine fortschrittliche Steuerung, umfassende Überwachung und optimierte Effizienz.

Steuerung

Smarte Erweiterungen

K-PILOT 2.4

Neu entwickelte Steuerung für maximale Flexibilität und lange Lebensdauer.

Wi-Fi Direct

Bequemer WLAN-Zugriff und kabellose Updates.

Macht Ihre K-PILOT 2.4 IoT-fähig für Fernzugriff und Kostenersparnis.

Steuerung

K-PILOT 2.4

Neu entwickelte Steuerung für maximale Flexibilität und lange Lebensdauer.

Wi-Fi Direct

Bequemer WLAN-Zugriff und kabellose Updates.

Smarte Erweiterungen

Macht Ihre K-PILOT 2.4 IoT-fähig für Fernzugriff und Kostenersparnis.

Zusätzliche Reinigungsstufen

H-Modul

Chemikalienfreie UV-Desinfektion für höchste Hygiene und Wasserwiederverwendung.

CL-Modul

Kostengünstige Chlor-Desinfektion zur Erfüllung spezifischer Auflagen.

P-Modul

Effektive Phosphatelimination zum Schutz sensibler Gewässer.

C-Modul

Stabile Stickstoffentfernung auch bei schwankender Anlagenlast.

H-Modul

Chemikalienfreie UV-Desinfektion für höchste Hygiene und Wasserwiederverwendung.

CL-Modul

Kostengünstige Chlor-Desinfektion zur Erfüllung spezifischer Auflagen.

P-Modul

Effektive Phosphatelimination zum Schutz sensibler Gewässer.

C-Modul

Stabile Stickstoffentfernung auch bei schwankender Anlagenlast.

FAQs

Sie haben Fragen? Wir haben Antworten!


Das Wirbelschwebebettverfahren zeichnet sich durch die Nutzung spezieller Aufwuchskörper aus, auf denen sich reinigende Mikroorganismen als Biofilm ansiedeln. Dies ermöglicht eine exzellente Reinigungsleistung, selbst bei starken Zulaufschwankungen und dauerhaftem Unterlastbetrieb.


Nein, das System der AQUATO® 3K-FLOW arbeitet ohne spannungsführende oder mechanisch beanspruchte Komponenten im Behälter bzw. im Bereich des Abwassers. Dies erhöht die Betriebssicherheit und vereinfacht die Wartung.


Ja, die 3K-FLOW ist ideal für die Nachrüstung. Sie kann in bestehende Betonbehälter, die der DIN 4261 entsprechen und eine Dreikammereinteilung aufweisen, eingebaut werden. Auch an alte Behältergrößen ist eine individuelle Anpassung möglich.
